BRB防屈曲约束支撑的组成单元
BRB防屈曲约束支撑不仅可以防止一般支撑拉压承载力差异显着的缺点，而且具有金属阻尼器的耗能才能，BRB防屈曲约束支撑克服了一般钢支撑受压简略防屈曲的缺点，不仅能供应有用的抗侧刚度，而且具有很好的滞回耗能功用。可以在结构中充任“保险丝”， BRB防屈曲约束支撑工作的原理是经过一定的防屈曲约束机制，约束撑受压防屈曲，使得支撑能受压屈从但不防屈曲，具有丰满的滞回曲线。使得主体结构根本处于弹性范围内。因而，BRB防屈曲约束支撑的运用，可以全面提高传统的支撑框架在中震和大震下的抗震功用。
BRB防屈曲约束支撑的组成单元：

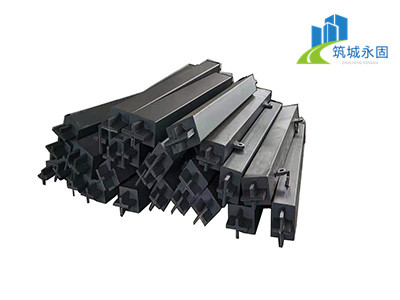

BRB防屈曲约束支撑的要由三部分单元组成：内部中心单元（芯材）、外包套筒单元及滑动约束单元。
内部中心单元一般选用低屈从点钢材，常见的内核芯材截面方法有一字形、十形空心矩形等，相应的耗能功用和刚度各不相同。
外包套管单元主要为中心段供应侧向约束，防止中心单元在滞回受力时产生全体及局部失稳。常见的外围约束单元由圆形或方形钢管中灌注混凝土或砂浆制成。
常见的滑动约束单元有无粘结涂层、间隙等，其作用是使得外包套管单元仅供应给中心单元区段BRB防屈曲约束支撑，但是不能约束中心单元横向胀缩变以及纵向弹性改变。
滑动约束单元以及外包套管单元一起使芯材在受拉或受压时有相同的力学功用，不至于在受压时因为芯材中心段单元的胀大遭到外围约束而使支撑轴力显着改变。在中心单元被约束区域应涂刷无粘结涂层以降低触摸摩擦力。中心单元涂黑部分即为无粘结涂层区域。
